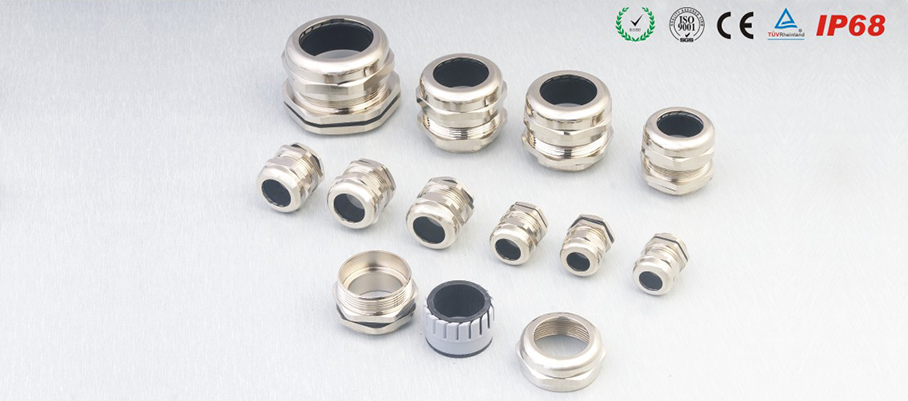

德制螺纹PG型系列


产品介绍:
螺牙规格:德制 PG
产品材质:接头主体部位采用黄铜镀镍制成,夹紧件采用尼龙塑料(PA)制成,密封件和O型密封圈均采用丁腈橡胶(NBR)制成。
工作温度:静态:-40℃到100℃,短时间达120℃。动态:-20℃到80℃,短时间达100℃
螺纹长度:短螺纹适合用于薄型机板的开孔或附有内螺纹的设备上,长螺纹适合接合厚型机板。螺纹加长型可定制。
产品特性:夹紧电缆范围大、抗拉力特强、可防水、防尘、抗盐、耐酸碱、酒精、油脂及一般溶剂。
使用方法 : 金属电缆防水接头是电缆的配套产品,接头可将电缆锁紧,另一端可接入设备箱体上,也可以根据选用螺纹接入进出口为内螺纹的电动设备上。
更多选择:可根据客户实际需要,特别定制。需要订购时欢迎来电咨询。

德制螺纹PG型系列
产品编号 螺纹规格 AG 适用电缆(mm) 螺纹外径(mm) 机板口径 (mm) 螺纹长度 GL(mm) 扳手径 (mm)
JX-PG7 PG7 6.5-3 12.5 12.5-12.7 7 14
JX-PG7 PG7 5-2 12.5 12.5-12.7 7 14
JX-PG9 PG9 8-4 15.2 15.2-15.4 8 17
JX-PG9 PG9 6-2 15.2 15.2-15.4 8 17
JX-PG11 PG11 10-5 18.6 18.6-18.8 8 20/21
JX-PG11 PG11 7-3 18.6 18.6-18.8 8 20/21
JX-PG13.5 PG13.5 12-6 20.4 20.4-20.6 8 22
JX-PG13.5 PG13.5 9-5 20.4 20.4-20.6 8 22
JX-PG16 PG16 14-10 22.5 22.5-22.7 9 24
JX-PG16 PG16 12-6 22.5 22.5-22.7 9 24
JX-PG21 PG21 18-13 28.3 28.3-28.5 9 30
JX-PG21 PG21 16-9 28.3 28.3-28.5 9 30
JX-PG25 PG25 22-15 32 32-32.2 10 35
JX-PG29 PG29 25-18 37 37-37.2 11 40
JX-PG29 PG29 20-13 37 37-37.2 11 40
JX-PG36 PG36 33-25 47 47-47.2 12 50
JX-PG36 PG36 26-20 47 47-47.2 12 50
JX-PG42 PG42 38-32 54 54-54.2 13 57
JX-PG42 PG42 31-25 54 54-54.2 13 57
JX-PG48 PG48 44-37 59.3 59.3-59.5 14 64
JX-PG48 PG48 35-29 59.3 59.3-59.5 14 64
