德制螺纹PG型系列


产品介绍:
螺牙规格:德制PG
产品材质:接头主体部位采用黄铜镀镍制成,夹紧件采用尼龙塑料(PA)制成,密封件和O型密封圈均采用丁腈橡胶(NBR)制成。
产品认证:欧洲CE认证、欧洲ROHS认证
所获专利:实用新型专利
防护等级:在规定的卡口范围内,并使用O型密封圈旋紧迫紧头,达到IP68-10巴压力。
工作温度:静态:-40℃到100℃,短时间达120℃。动态:-20℃到80℃,短时间达100℃
螺纹长度: 短螺纹适合用于薄型机板的开孔或附有内螺纹的设备上,长螺纹适合接合厚型机板。螺纹加长型可定制。
产品特性:本产品经特殊设计,将金属电缆固定头当作是一个端体,当隔离线电缆进入本固定头时,可利用固定头内所附加的铜制接触片来与电缆线内的金属隔离编制网作接触,进而引导干扰的电磁波到接地线上,使电磁波干扰源得以疏散。本款铜制电缆固定头全方位尺寸能充分地被应用到所有需防磁波的出线领域上,并且扎实的提供防水IP68与固定抗拉的效果。
更多选择:可根据客户实际需要,特别定制。需要订购时欢迎来电咨询。

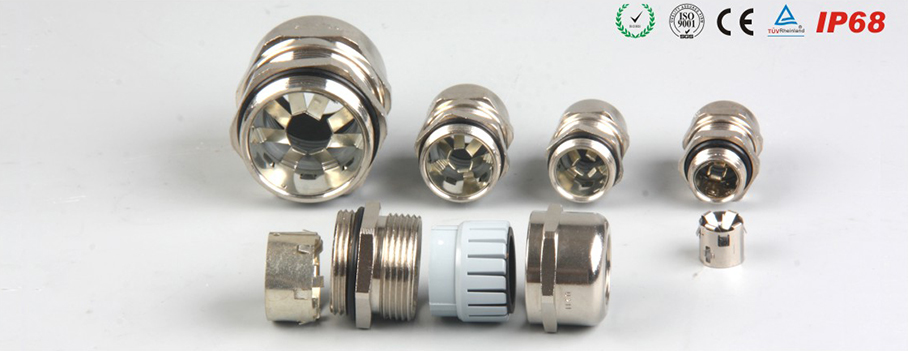

防电磁型金属电缆接头---德制螺纹PG型系列

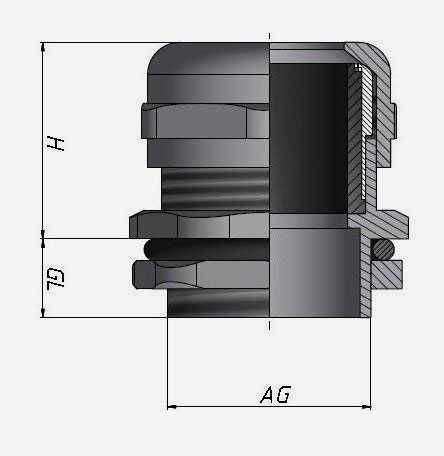

产品编号 螺纹规格 AG 适用电缆(mm) 螺纹外径(mm) 机板口径(mm) 螺纹长度 GL(mm) 接合长度H(mm) 扳手直径(mm) 包装(个/袋)
JX-EMC35 PG7 6.5-3 12.5 12.5-12.7 7 19 14 100
JX-EMC36 PG9 8-4 15.2 15.2-15.4 8 20 17 100
JX-EMC37 PG11 10-5 18.6 18.6-18.8 8 21 20 100
JX-EMC38 PG13.5 12-6 20.4 20.4-20.6 8 22 22 100
JX-EMC39 PG16 14-10 22.5 22.5-22.7 9 23 24 100
JX-EMC40 PG19 14-10 25 25-25.2 9 25 24/27 50
JX-EMC41 PG21 18-13 28.3 28.3-28.5 9 27 30 50
JX-EMC42 PG25 22-15 32 32-32.2 10 29 35 25
JX-EMC43 PG29 25-18 37 37-37.2 11 31 40 20
JX-EMC44 PG36 33-25 47 47-47.2 12 37 50 12
JX-EMC45 PG42 38-32 54 54-54.2 13 38 57 9
JX-EMC46 PG48 44-37 59.3 59.3-59.5 14 38 65 6
JX-EMC47 PG63 52-42 72 72-72.2 15 42 77 4
