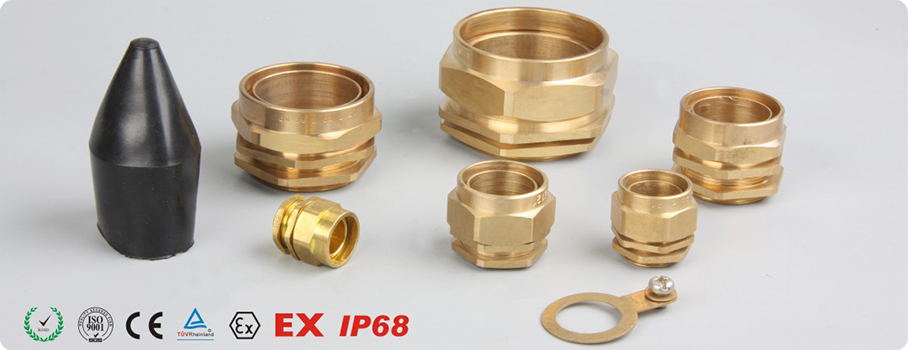

BW铠装电缆接头公制螺纹M型


铠装电缆接头BW系列类型:BW型铠装电缆材料:黄铜镀镍(未镀镍)标准:BS6121

防护等级:IP30

温度:-80℃到+600℃

螺纹选择:公制螺纹,美制螺纹,圆锥管制螺纹( BSP)和德制螺纹

应用:适用于各种类型的电源电缆在干燥室内使用配件:可用匹配配件如PVC防松螺母以及接地片功能:BW电缆通过铠装线提供了机械电缆保持性和电缆连续性。

Gland size Thread Size"C" Minimum length of Thread"D" Cable Range
Metric NPT Max"A" Max"B"
BW20S M20 1/2" 10 11.5 15.5
BW20L M20 1/2" 10 14 20.5
BW-25S M25 3/4" 10 18 24
BW-25L M25 3/4" 10 20 27
BW-32S M32 1" 10 26.3 33.5
BW-32L M32 1" 10 26.3 33.5
BW-40S M40 1.1/4" 13 31.5 39.5
BW-40L M40 1.1/4" 13 32 40
BW-50S M50 1.1/2" 13 38.2 46.3
BW-50L M50 2" 13 44 52.6
BW-63S M63 2" 14 50.1 59
BW-63L M63 2.1/2" 14 56 65.3
BW-75S M75 2.1/2" 15 62 71.6
BW-75L M75 3" 15 68 78
BW-90 M90 3" 20 80.5 91
